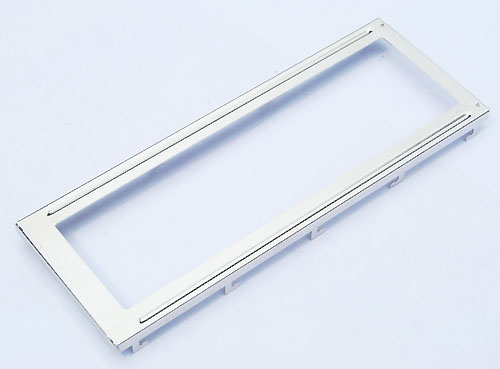

COB液晶屏模組鐵框設計規則，COB液晶屏模組鐵框不用斑馬條的殼G=2.5mm(含EL 背光源);用斑馬條且帶LED背光源的殼G=3.0mm。采用斑馬條連接的模塊，殼加壓痕，否則不加。壓痕長度A>LCDP 引線長度。兩壓痕中心距B=LCD屏小片寬度+LCD屏單邊電極長度。筋高>=0.3.高度：根據客戶要求而定。F≤30.0mm，E≤7.0mm。
鐵殼上應加兩個定位用的小柱，規定為寬0.8-1.0mm。鐵框內腔長寬尺寸公差(L，W)= LCD(長，寬)+0.2mm(間隙)。公差值以LCD PITCH 值為參考，當0.6 0.8 時，選取+0.15/-0。整個鐵框長寬(L，W)=LCD(長，寬)L，W+[0.2mm(間隙)+2 倍材質厚度]。
COB液晶屏模組鐵框的PCB以上高度(即PCB 到鐵框頂面的高度)≥3.0mm(LCD 單片厚為0.7mm)，OR≥5.5mm (LCD單片厚度為0.7mm ，LED為側部光)。 且保證LCD與背光的間隙為0.5mm(MIN)當鐵框為中心對稱時，鐵1 稱，(中心兩邊爪鉤方向相對設計)。當鐵框為非中心對稱結構時(如可視區位置)，應適當增加防止方向安裝錯誤的結構，可適當增加單邊或雙邊定位柱，當為雙邊定位柱時，定位柱中心定位尺寸應不能相同。
COB液晶屏模組鐵框加工說明：表面處理：靜電泳黑漆或按用戶要求。殼厚標注：一般采用0.6mm 厚度或按用戶要求。板材標注：冷壓鋼或按用戶要求。硬度： HV5 105～HV5 126。
COB液晶屏模組鐵框公差要求：公差一般為±0.1mm，定位尺寸公差為±0.05mm，壓痕凸起公差為±0.05mm，但LCD電極PITCH較大時，P>0.5mm 及外殼對LCD屏彩虹無影響者，可不遵照此尺寸公差。設計時切記配合公差的標注。對于導電橡膠連接產品，要考慮LCD、FRAME、PCB 之間的配合對位問題，以方便制作裝配。想了解更多關于顯示屏、觸摸屏信息請關注本站，如果您想定制顯示觸控屏，可以隨時與我們取得聯系，我們興順意可以為您專業定制！
